直線導軌HG系列重負荷型滾珠線性滑軌
安裝注意事項

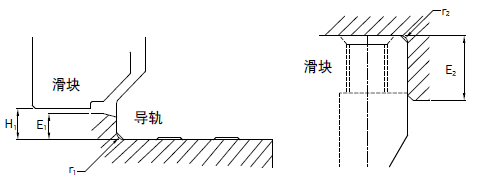

(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。

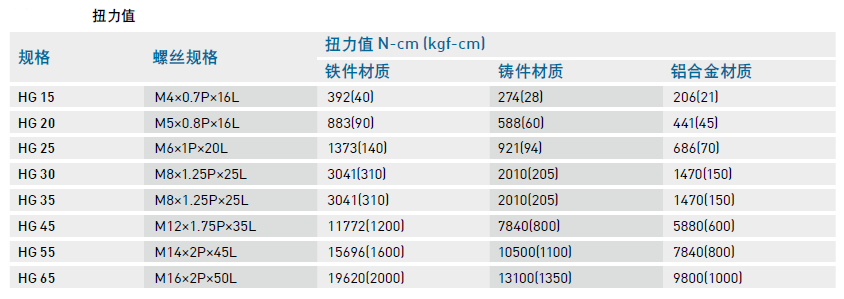

(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。

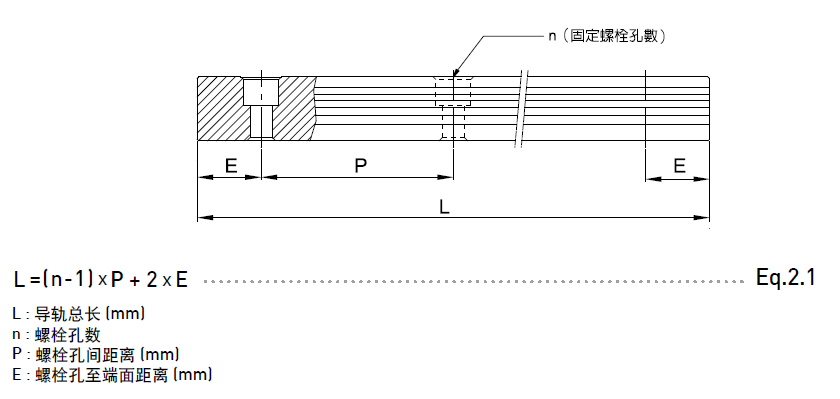

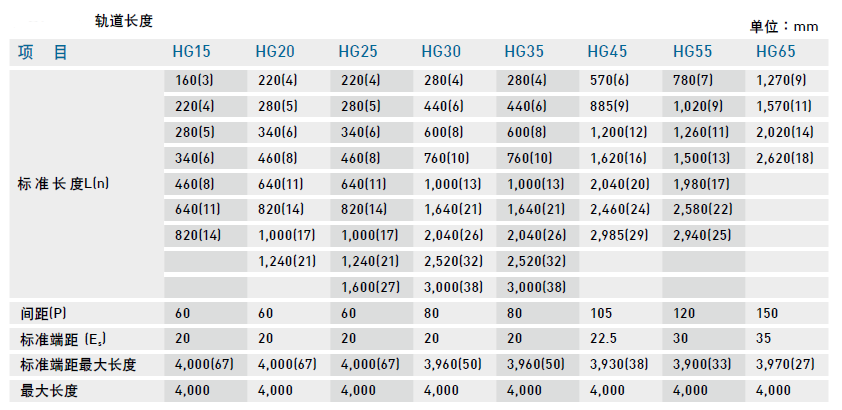

單支導軌標準長度及最大長度
HIWIN 備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P，防止因E的尺寸過大導致導軌裝配后端部的不穩定，而降低直線導軌的精度。
注：
1. 一般導軌E尺寸公差為0.5~-0.5 mm，導軌接牙件端距E尺寸公差較嚴格為0~-0.3 mm。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
3. 若客戶需要不同的E尺寸，請與HIWIN聯絡。
